در سالهای اخیر با پیشرفت تکنولوژیهای ساختمانی، روشهای جدیدی برای کاهش وزن سازه، افزایش مقاومت و بهینهسازی مصرف مصالح به وجود آمده است. یکی از این روشهای مدرن و بسیار کاربردی در صنعت ساختمان، سقف وافل است. این نوع سقف به دلیل کاهش مصرف بتن و فولاد، افزایش استحکام سازه و سرعت اجرای مناسب، به یکی از محبوبترین سیستمهای سقف در پروژههای ساختمانی تبدیل شده است.
سقف وافل در بسیاری از پروژههای بزرگ مانند مجتمعهای تجاری، پارکینگها، ساختمانهای اداری، مراکز خرید و حتی ساختمانهای مسکونی مورد استفاده قرار میگیرد. در این مقاله به صورت کامل و تخصصی بررسی میکنیم سقف وافل چیست، چه انواعی دارد، مزایا و معایب آن چیست و در چه پروژههایی استفاده میشود.
سقف وافل چیست؟

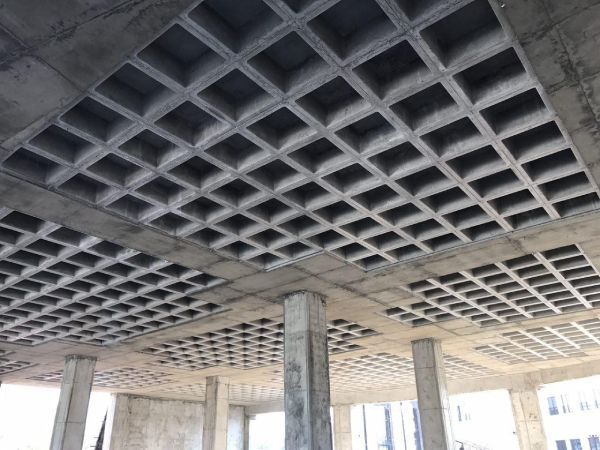

سقف وافل نوعی سیستم سقف بتنی دوطرفه یا یکطرفه است که با استفاده از قالبهای مخصوص وافل اجرا میشود. این قالبها پس از بتنریزی، شبکهای از تیرچههای متقاطع در زیر سقف ایجاد میکنند که ظاهری شبیه به بافت وافل (شیرینی وافل) دارد و به همین دلیل این نام برای آن انتخاب شده است.
در این سیستم، بتن اضافی از قسمتهای غیرضروری حذف میشود و تنها در بخشهایی که نیاز به تحمل بار دارند باقی میماند. همین موضوع باعث میشود وزن سقف کاهش پیدا کند اما در عین حال مقاومت سازه حفظ شود.
به طور ساده میتوان گفت سقف وافل نوعی دال بتنی مشبک است که با استفاده از قالبهای پلاستیکی یا فایبرگلاس ساخته میشود.
نحوه اجرای سقف وافل
اجرای سقف وافل شامل چند مرحله اصلی است که باید با دقت انجام شود تا کیفیت سازه حفظ شود.

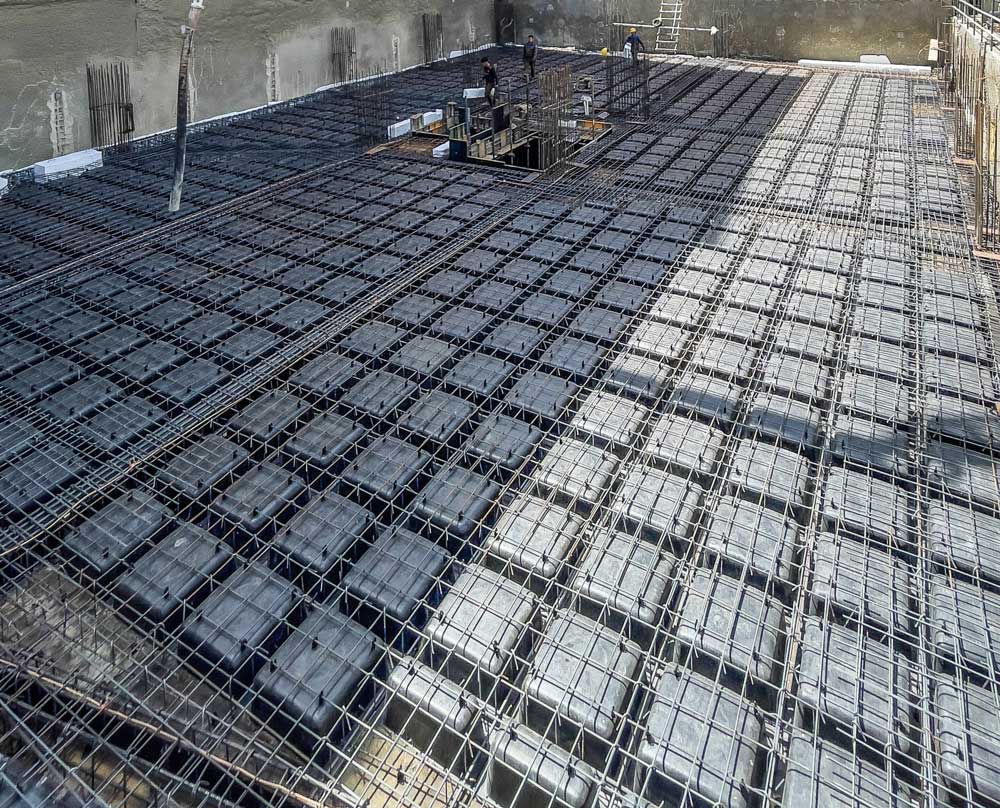

ابتدا قالبهای وافل بر روی قالببندی اصلی سقف قرار میگیرند. این قالبها معمولاً از جنس پلاستیک مقاوم یا پلیپروپیلن ساخته میشوند.
در مرحله بعد میلگردهای تقویتی در دو جهت قرار داده میشوند تا شبکه آرماتوربندی شکل بگیرد.
سپس عملیات بتنریزی انجام میشود و بتن فضای بین قالبها را پر میکند.
پس از گیرش بتن، قالبهای وافل از زیر سقف خارج میشوند و قابل استفاده مجدد هستند.
نتیجه این فرآیند ایجاد یک سقف بتنی سبک و مقاوم با ساختار شبکهای است.
انواع سقف وافل
سقف وافل به طور کلی در دو نوع اصلی اجرا میشود که هرکدام کاربردهای خاص خود را دارند.
سقف وافل یکطرفه
در سقف وافل یکطرفه، بار سقف بیشتر در یک جهت منتقل میشود و تیرچهها به صورت موازی در یک راستا قرار میگیرند.
این نوع سقف بیشتر در دهانههای متوسط استفاده میشود و اجرای آن سادهتر است.
ویژگیهای سقف وافل یکطرفه
مناسب برای دهانههای متوسط
قالبهای مستطیلی
هزینه اجرای کمتر
اجرای سادهتر نسبت به نوع دوطرفه
سقف وافل دوطرفه
در سقف وافل دوطرفه، بار در دو جهت اصلی منتقل میشود و تیرچهها به صورت شبکهای متقاطع اجرا میشوند.
این نوع سقف برای دهانههای بزرگ بسیار مناسب است و مقاومت سازه را افزایش میدهد.
ویژگیهای سقف وافل دوطرفه
مناسب برای دهانههای بزرگ
تحمل بار بالا
مقاومت بیشتر در برابر نیروهای سازهای
ظاهر معماری زیباتر
مزایای سقف وافل
سقف وافل به دلیل ویژگیهای خاص خود مزایای زیادی دارد و به همین دلیل در پروژههای مدرن بسیار مورد توجه قرار گرفته است.
کاهش مصرف بتن
در این سیستم بخشهایی از بتن که نقش سازهای ندارند حذف میشوند و همین موضوع باعث کاهش مصرف بتن میشود.
کاهش وزن سازه
کاهش وزن سقف باعث کاهش بار مرده ساختمان میشود و در نتیجه عملکرد سازه در برابر زلزله بهتر خواهد بود.
کاهش مصرف میلگرد
به دلیل طراحی مهندسی شده سقف وافل، مصرف میلگرد نیز نسبت به برخی سیستمهای سنتی کاهش پیدا میکند.
مناسب برای دهانههای بزرگ
سقف وافل امکان اجرای دهانههای بزرگ بدون نیاز به ستونهای اضافی را فراهم میکند.
کاهش تعداد ستونها
با استفاده از سقف وافل میتوان فاصله ستونها را افزایش داد که این موضوع در طراحی معماری اهمیت زیادی دارد.
قابلیت استفاده مجدد قالبها
قالبهای وافل چندین بار قابل استفاده هستند و همین موضوع باعث کاهش هزینه پروژه میشود.
زیبایی معماری
سطح زیرین سقف وافل دارای طرح شبکهای زیبا است که در بسیاری از پروژهها به عنوان المان معماری استفاده میشود.
معایب سقف وافل
در کنار مزایا، سقف وافل محدودیتهایی نیز دارد که باید قبل از انتخاب آن در نظر گرفته شوند.
نیاز به نیروی اجرایی متخصص
حساسیت بالا در اجرای قالببندی
هزینه اولیه قالبها
نیاز به طراحی دقیق سازهای
البته در پروژههای بزرگ، مزایای سقف وافل معمولاً این معایب را جبران میکند.
کاربرد سقف وافل در ساختمان
سقف وافل به دلیل مقاومت بالا و امکان اجرای دهانههای بزرگ در پروژههای مختلفی استفاده میشود.
مجتمعهای تجاری
در مراکز خرید و پاساژها معمولاً به فضاهای باز بزرگ نیاز است و سقف وافل گزینه بسیار مناسبی محسوب میشود.
پارکینگهای طبقاتی
به دلیل دهانههای بزرگ و حذف ستونهای اضافی، سقف وافل در پارکینگهای طبقاتی کاربرد زیادی دارد.
ساختمانهای اداری
فضای باز و انعطافپذیر در ساختمانهای اداری اهمیت زیادی دارد و سقف وافل این امکان را فراهم میکند.
سالنهای ورزشی
برای ایجاد فضای وسیع بدون ستون از سقف وافل استفاده میشود.
ساختمانهای مسکونی مدرن
در برخی پروژههای مسکونی لوکس نیز از سقف وافل برای افزایش کیفیت سازه استفاده میشود.

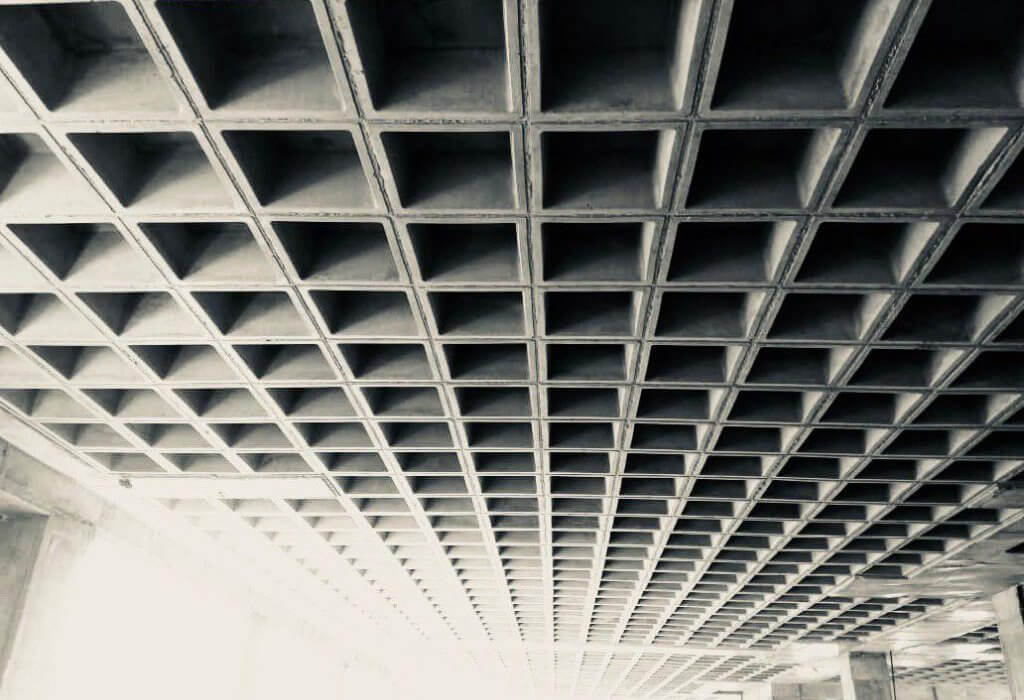

تفاوت سقف وافل با سقف تیرچه بلوک
سقف تیرچه بلوک یکی از رایجترین سیستمهای سقف در ایران است، اما سقف وافل تفاوتهایی با آن دارد.
در سقف تیرچه بلوک از بلوکهای سفالی یا سیمانی استفاده میشود، اما در سقف وافل از قالبهای مخصوص استفاده میشود.
سقف وافل معمولاً برای دهانههای بزرگ مناسبتر است.
از نظر مصرف بتن، سقف وافل بهینهتر عمل میکند.
از نظر ظاهر معماری، سقف وافل جلوه مدرنتری دارد.
سقف وافل بهتر است یا یوبوت؟
سیستم یوبوت نیز یکی از روشهای مدرن اجرای سقف است که شباهتهایی با سقف وافل دارد.
در سقف یوبوت از قالبهای ماندگار استفاده میشود که در داخل بتن باقی میمانند، اما در سقف وافل قالبها بعد از بتنریزی خارج میشوند.
از نظر اقتصادی، سقف وافل در بسیاری از پروژهها مقرونبهصرفهتر است.
از نظر سرعت اجرا، هر دو سیستم عملکرد خوبی دارند.
هزینه اجرای سقف وافل
هزینه اجرای سقف وافل به عوامل مختلفی بستگی دارد.
متراژ پروژه
نوع سقف (یکطرفه یا دوطرفه)
کیفیت قالب وافل
میزان مصرف میلگرد
هزینه نیروی اجرایی
قیمت بتن
در پروژههای بزرگ معمولاً سقف وافل از نظر اقتصادی بهصرفهتر از بسیاری از سیستمهای دیگر است.
نکات مهم در اجرای سقف وافل
برای اجرای موفق سقف وافل باید چند نکته مهم رعایت شود.
طراحی سازه باید توسط مهندس سازه انجام شود.
قالبها باید کیفیت بالایی داشته باشند.
آرماتوربندی باید مطابق نقشه اجرا شود.
بتنریزی باید به صورت یکنواخت انجام شود.
قالبها باید در زمان مناسب باز شوند.
رعایت این موارد باعث افزایش دوام و کیفیت سازه میشود.
آینده سقف وافل در صنعت ساختمان
با توجه به نیاز روزافزون به سازههای سبکتر و مقاومتر، استفاده از سیستمهای مدرن مانند سقف وافل در حال افزایش است. بسیاری از مهندسان عمران و معماران از این سیستم برای بهینهسازی مصرف مصالح و افزایش کارایی سازه استفاده میکنند.
در پروژههای بزرگ شهری، سقف وافل به عنوان یکی از بهترین گزینههای اجرای سقف شناخته میشود و انتظار میرود در سالهای آینده استفاده از آن بیشتر شود.
جمعبندی
سقف وافل یکی از سیستمهای مدرن و پیشرفته در صنعت ساختمان است که با کاهش مصرف بتن و فولاد، افزایش استحکام سازه و امکان اجرای دهانههای بزرگ، به گزینهای بسیار محبوب در پروژههای ساختمانی تبدیل شده است.
اگر به دنبال سیستمی مقاوم، اقتصادی و مناسب برای پروژههای بزرگ هستید، سقف وافل میتواند یکی از بهترین انتخابها باشد. اجرای صحیح این سیستم توسط تیم متخصص میتواند باعث افزایش کیفیت سازه و کاهش هزینههای بلندمدت ساختمان شود.
